トンネル技術

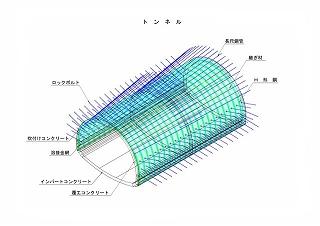

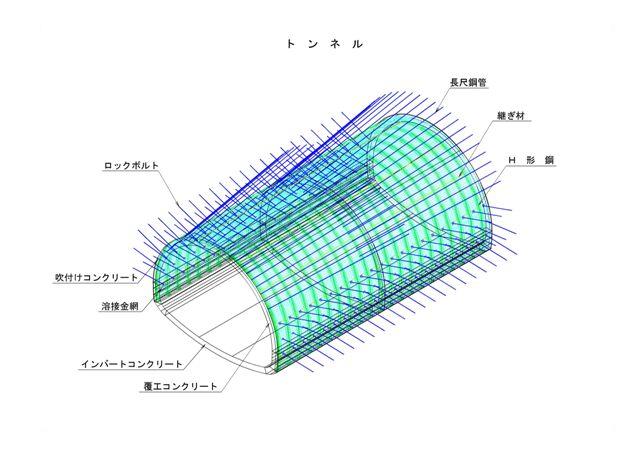

○長尺鋼管先受工・トンネル坑口部で特に地盤が安定していない場所は､ トンネル天端を長尺鋼管で補強し､切羽崩落を防止する。 ・トンネル坑口部の支保工(長尺鋼管先受工)を3Dで作成 しましたので参考にして見て下さい。 ダウンロードはこちらから。 AutoCAD 2004 3DTN.zip

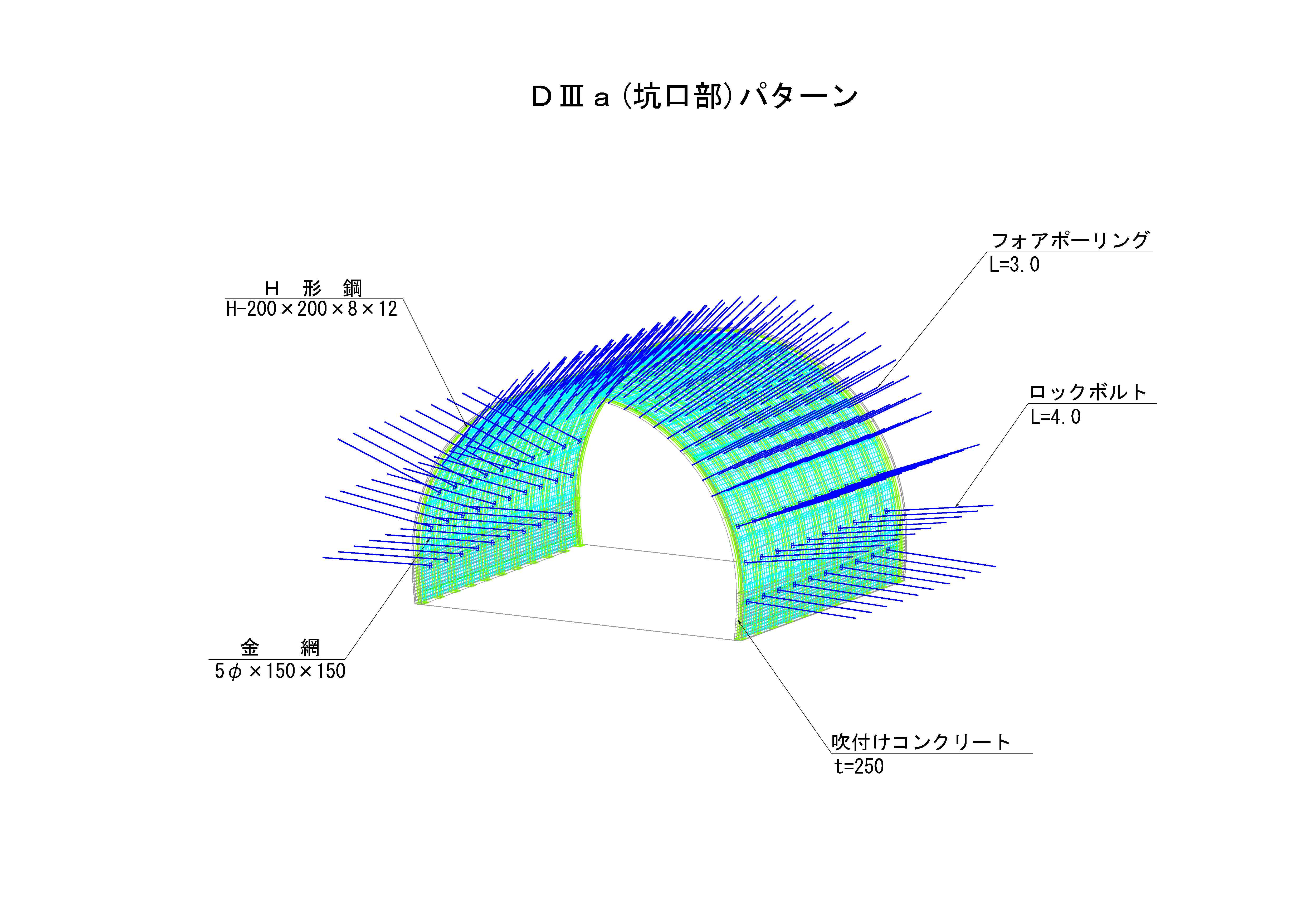

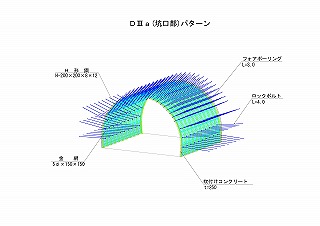

○D3a(坑口部)パターン・トンネル坑口部は地盤が安定していないので一般的に、 天端にフォアポーリングを配置し、切羽崩落を防止する。 ・トンネル坑口部の支保工(D3a)を3Dで作成 しましたので参考にして見て下さい。 ダウンロードはこちらから。 AutoCAD 2004 D3a.zip

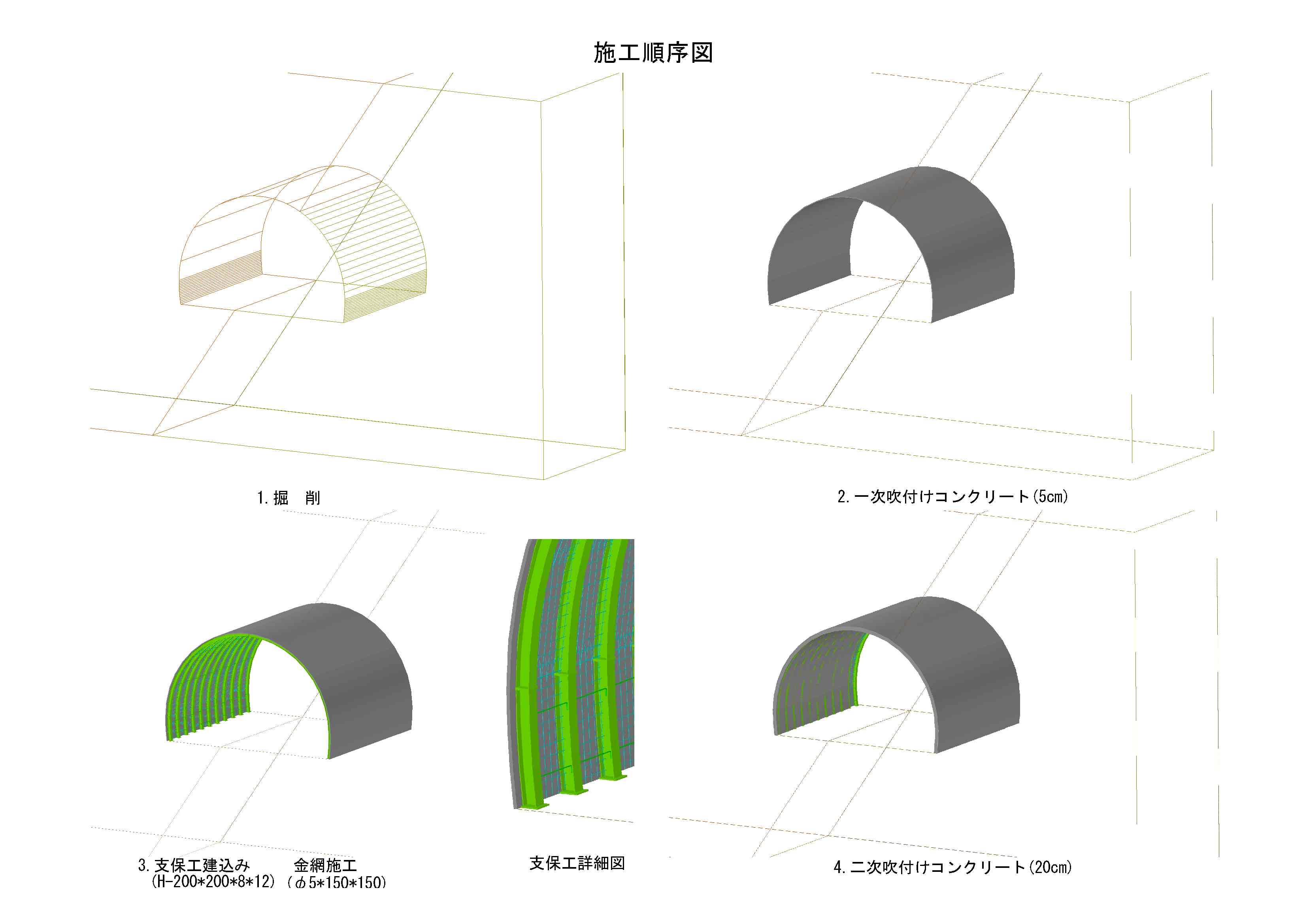

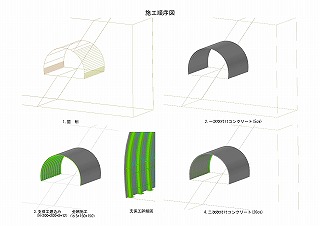

○トンネルの施工順序・D3a断面の場合 1.掘削 2.一次吹付けコンクリート(5cm) 3.支保工の建込み(H-200),金網施工 4.二次吹付けコンクリート(20cm) ・ダウンロードはこちらから。 AutoCAD 2004 sekou001.zip

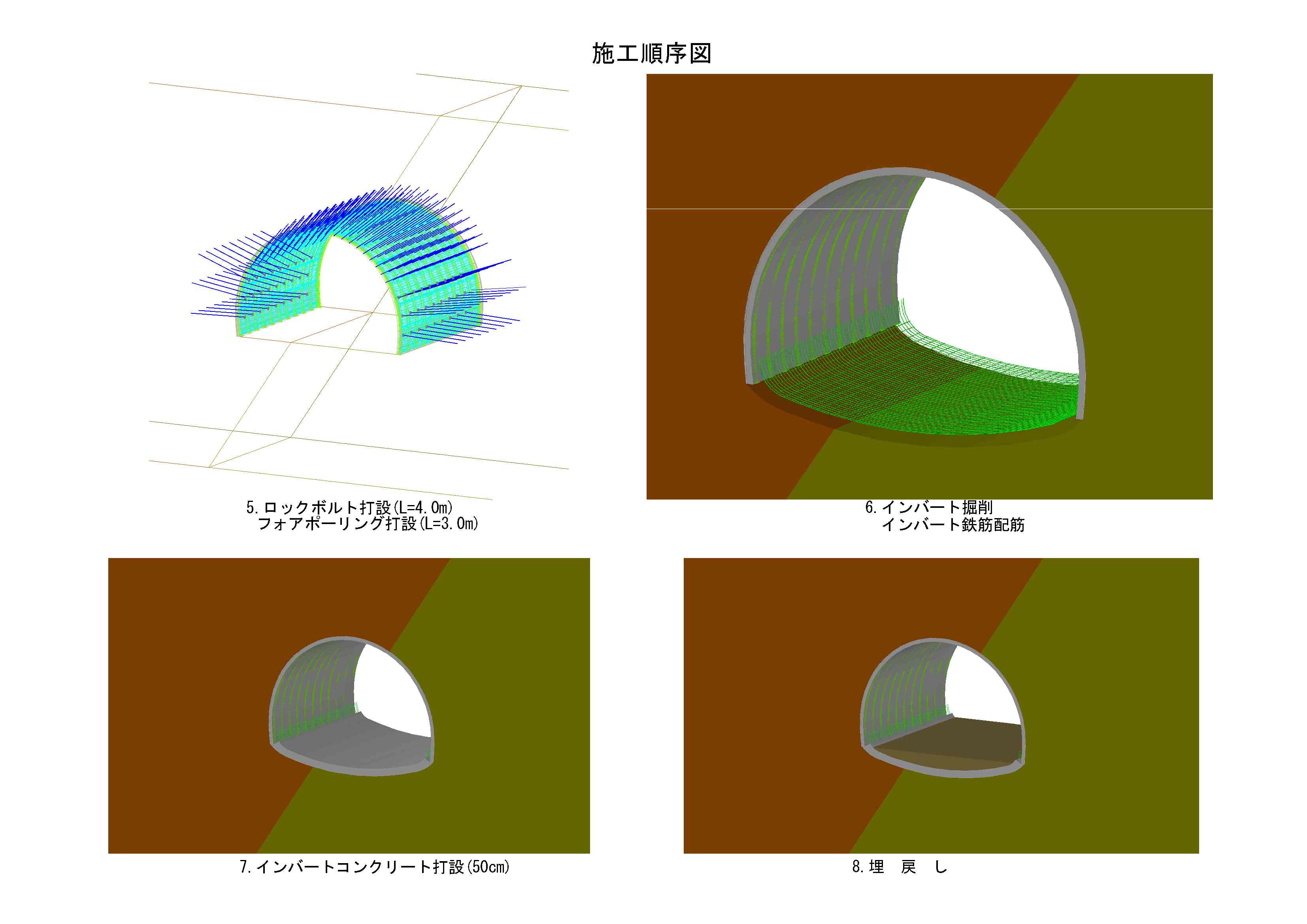

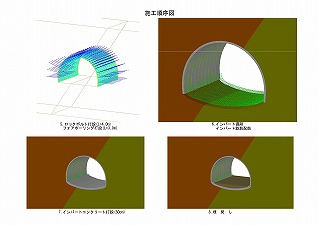

5.ロックボルト打設,フォアポーリング打設 6.インバート掘削,配筋 7.インバートコンクリート打設 8.埋戻し ダウンロードはこちらから。 AutoCAD 2004 sekou002.zip

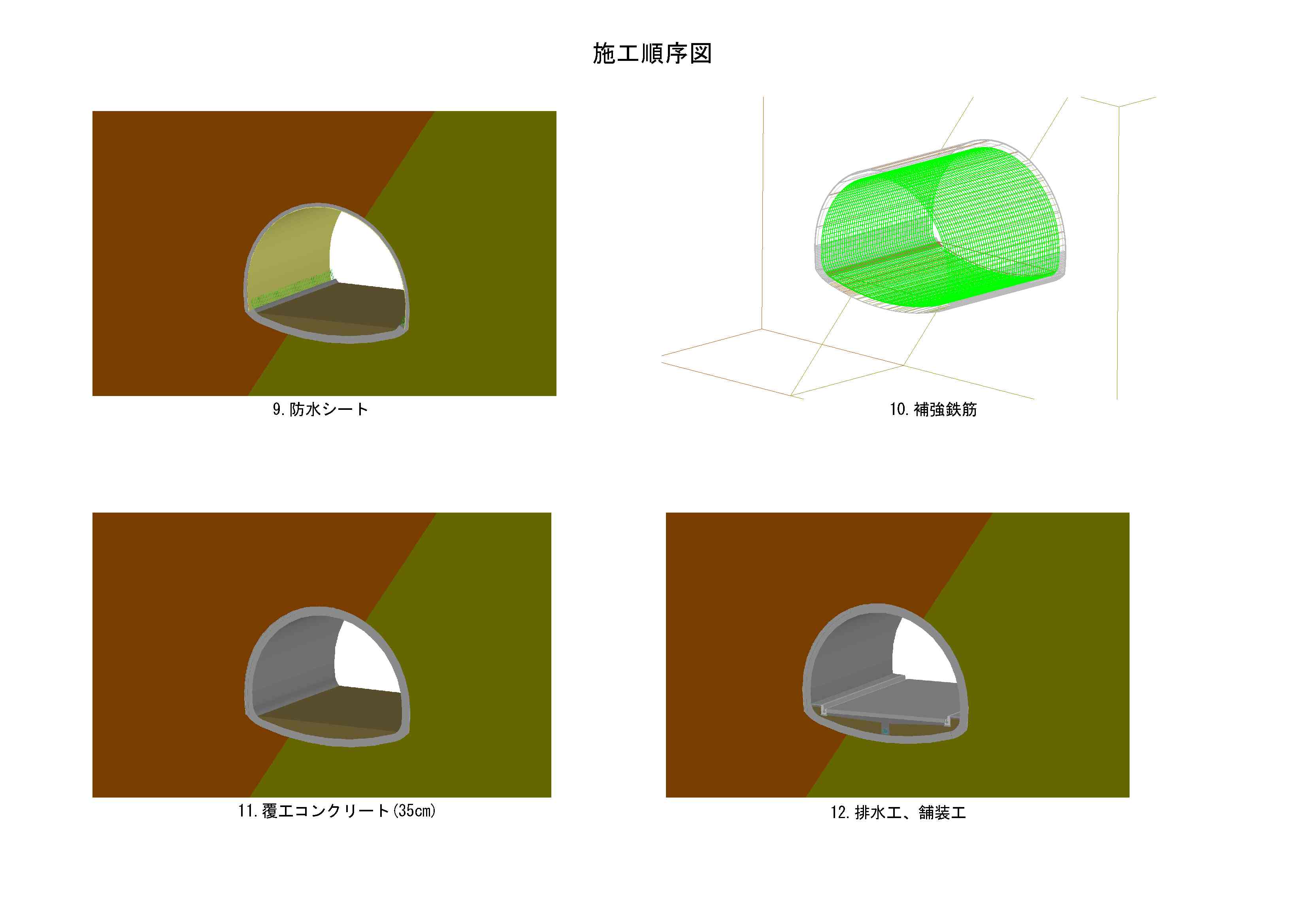

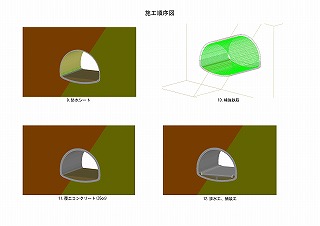

9.防水シート施工 10.補強鉄筋配筋 (箱抜があれば箱抜の型枠設置) 11.覆工コンクリート打設 12.排水工,舗装工 実際の施工では、1.0mずつ1〜5を施工 6〜8は半断面ずつ施工 9は順次施工 10,11は10.5m,9m,6m等で施工(3Dは10.5m) 12は順次施工 ダウンロードはこちらから。 AutoCAD 2004 sekou003.zip
○卵その他
・3Dの練習で卵を作成してみました。 ダウンロードはこちらから。 AutoCAD 2004 tamago.zip
